氣動三偏心蝶閥工作原理及特征概述

氣動三偏心蝶閥概述

       銳爾自控所生產的D643H氣動蝶閥是一種90度轉角的自旋轉控制閥。氣動活塞式執行機構和法蘭式軟(硬)密封蝶閥組成,屬旋轉型調節或開關蝶閥，其中F為軟密封，H為硬密封，即D643F和D643H。

       該產品以壓縮空氣為動力源，借助電磁閥或電氣閥門定位器的控制信號,實現對閥門快速開關或比例式控制。

該產品閥座為浮動式,具有自動對準中心的功能,閥板為圓錐形,三維偏心安裝，閥門開啟或關閉時，有效防止閥座磨損.具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷功能等特點。產品廣泛用于造紙、石化、冶金、航天、食品、醫藥、水處理等行業。

       氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門保持于失電或失氣時位置，以確保生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。

氣動三偏心蝶閥應用范圍：   三偏心氣動蝶閥適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質，最高工作溫度可達550℃。廣泛應用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上，做開關切斷或調節介質流量參數使用。

氣動三偏心蝶閥性能優點：

1、采用三維偏心的密封結構，閥座與蝶板之間磨損小，且密封面耐磨損，延長了使用壽命；

2、根據連接方式分為氣動對夾式三偏心蝶閥和氣動法蘭三偏心蝶閥，可分別使用于不同的工藝管道中；

3、大口徑蝶閥蝶板可采用絎架的結構，具有強度高，過流面積大，流阻小的特點；

4、采用雙向壓三偏心多層次硬密封結構，具有雙向密封的功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；

5、具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。

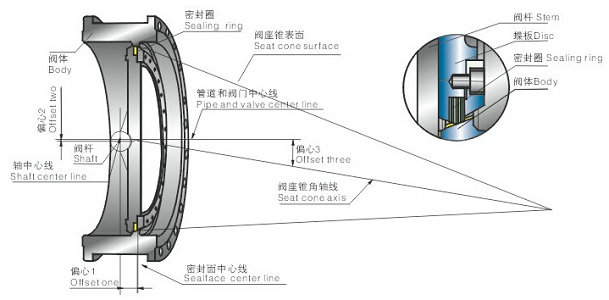

典型的三偏心氣動蝶閥，除閥桿和閥板有兩個偏心外，閥板和閥座的密封面呈斜圓臺形（這是所謂三偏心的第三個偏心）。閥門關閉時閥板由于偏心的緣故往前推，閥板和閥座在關閉過程中不產生摩擦，閥板直接壓在閥座上，這樣就保證了閥門的使用壽命；另外，由于這種閥門的密封圈（不論裝在閥座上或閥板上）具有一定的彈性，而且彈性圈內的凸臺與彈性圈之間有少量的間隙可使彈性圈稍有位移；在閥門關閉時，受關閉力的作用，彈性體密封圈能自動移至受力最均勻的位置；再加上彈性圈的少量變形，使閥座處的密封圈均勻受力，達到最佳密封狀態。
