氣動三偏心蝶閥圖片：
D643H/W不銹鋼氣動三偏心蝶閥具有啟閉無摩擦、耐腐蝕、耐高溫等特點。主要由高精度三偏心硬密封蝶閥和單雙作用氣動執行機構組成，是一張紙旋轉型高性能調節或切斷蝶閥。氣動三偏心硬密封蝶閥的密封原理利用偏心結構，無機械磨損，有優良的雙向密封功能，做到了閥門啟閉時蝶板與閥座間幾乎無摩擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。
D643H/W氣動三偏心金屬硬密封蝶閥其通常配用電-氣閥門定位器，電磁閥，空氣過濾減壓器，限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例式調節和二位切斷控制，從而達到對流體介質的流量，壓力，溫度，液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液體、灰粉、懸浮顆粒等介質。
氣動三偏心蝶閥性能優點：
（1）采用三維偏心密封結構，閥座與蝶板之間磨損小，且密封面耐磨損，延長了使用壽命。
（2）根據連接方式分為氣動對夾式三偏心蝶閥和氣動法蘭式三偏心蝶閥，可分別使用于不同的工藝管道中。
（3）大口徑蝶閥蝶板可采用洐架的結構，具有強度高，過流面積大，流阻小等特點。
（4）采用雙向壓三偏心多層次硬密封結構，具有雙向密封的功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任意方向安裝。
（5）具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。
氣動執行器參數要求：
雙作用：通氣開，通氣關，氣源故障保持當前位置。
單作用常閉型：通氣開、斷氣關，氣源故障時自動關閉（彈簧復位）
單作用常閉型：通氣關、斷氣開，氣源故障時自動打開（彈簧復位）

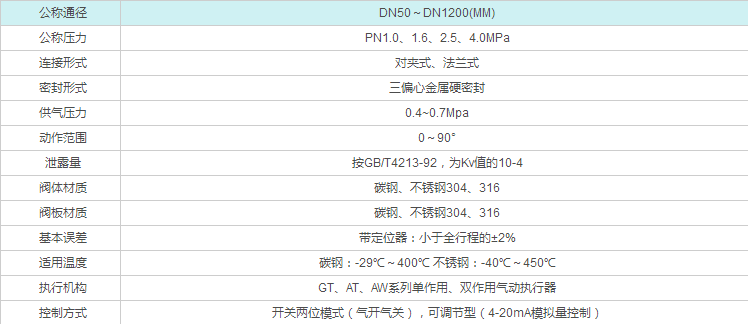

可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥。 氣動三偏心蝶閥主要技術參數： 公稱通徑DN50~1200mm公稱壓力1.6Mpa、2.5Mpa、4.0Mpa、連接方式對夾式、法蘭式密封形式三偏心金屬硬密封供氣壓力0.4Mpa~0.7Mpa動作范圍0~90度泄漏量按GB/T4213-92，為Kv值得10-4閥體材質碳鋼、不銹鋼304、不銹鋼316等閥板材質碳鋼、不銹鋼304、不銹鋼316等基本誤差帶定位器、小于全行程的2%適用溫度碳鋼：-29°C~400°C、不銹鋼：-40°C~450°C應用范圍水、空氣、蒸汽、腐蝕性介質、油品及食品等執行機構GT、AT、AW系列單作用、雙作用執行機構控制方式開關兩位模式（氣開氣關），調節型（4~20mA模擬信號控制）

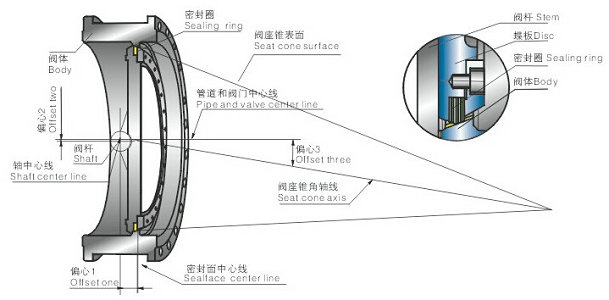

氣動三偏心蝶閥結構原理： 典型的三偏心氣動蝶閥，除閥桿和閥板有兩個偏心外，閥板和閥座的密封面呈斜圓臺形（這是所謂三偏心的第三個偏心）。閥門關閉時閥板由于偏心的緣故往前推，閥板和閥座在關閉時過程中不產生摩擦，閥板直接壓在閥座上，這樣就保證了閥門的使用壽命，另外：由于這種閥門的密封圈（不論裝在閥座上或閥板上）具有一定的彈性，而且彈性圈內的凸臺與彈性圈之間有少量的間隙可使彈性圈稍有位移，在閥門關閉時，受關閉力的作用，彈性體密封圈能自動移至受力最均勻的位置，再加上彈性圈的少量變形，使閥座處的密封圈均勻受力，達到最佳密封狀態。
氣動三偏心蝶閥訂貨須知： 1、對產品有特殊要求，須在訂貨合同中提供以下說明： a．結構長度； b．連接形式； c．公稱直徑； d．產品使用介質及溫度、壓力范圍等、 e．試驗、檢驗標準及其他要求。 2、 本廠可根據客戶特定要求配置各類驅動裝置。 3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。 4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。 注：更多詳情參數請直接聯系我們！請點擊此處：跳轉在線客服！上海銳爾閥門竭誠為您服務!
|
