產品名稱：	ZXG氣動薄膜籠式單座調節閥
產品型號：	ZXG

咨詢電話：18817794929
傳真：

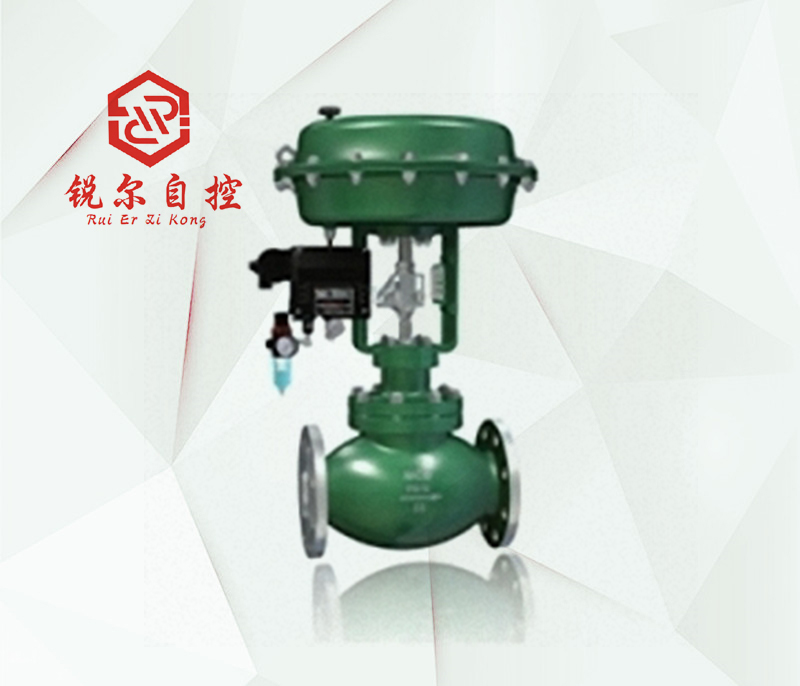

點擊看大圖

產品介紹

ZXG系列氣動薄膜籠式單座調節閥是一種壓力平衡型調節閥，采用籠式套筒導向、單座密封結構，配用多彈簧執行機構，流道呈流線型，選用進口MA43系列平衡密封環。整體具有工作平穩、允許壓差大、流量特性精確、噪音低等特點。特別適用于允許泄漏小、閥前后壓差較大的工作場合。

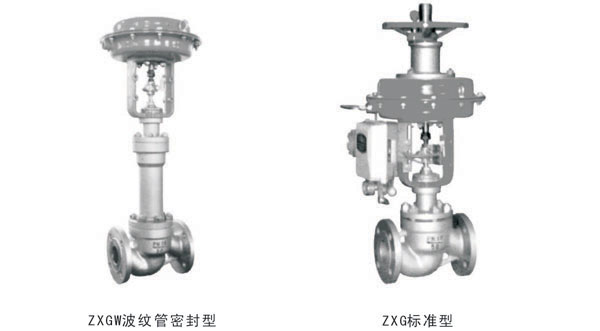

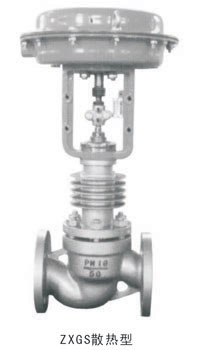

ZXG系列氣動調節閥有標準型、散熱型、低溫型、調節切斷型、波紋管密封型等多種型式結構。產品公稱壓力等級有PN16、40、64、100；閥體口徑范圍由DN20至DN250；適用流體溫度也是由-150至+250℃范圍內多種溫度檔次；泄漏量標準有Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種品種規格可供選擇。

□規格數據

·當溫度超出-150～+250℃范圍時請選用ZXM系列套筒調節閥。

□主要零件常用材料
閥體、閥蓋：ZG230～450 ZG1Cr18Ni9
閥芯、閥座：1Cr18Ni9
1Cr18Ni9+PTFE
1Cr18Ni9+司鈦萊合金堆焊
平衡密封環：1.4310+D31
填料：PTFE、柔性石墨
波紋管：0Cr18Ni9
墊片：石墨纏繞墊片(V6590)、F4
膜蓋：A3
波紋膜片：夾增強尼龍織物丁腈橡膠
彈簧：60Si2Mn
閥桿、推桿：1Cr18Ni9、2Cr13
注：特殊要求可供其它材料。
本系列調節閥采用模塊化設計，采用不同組合、配用各種附件。

□平衡原理

□作用方式

氣關式(F0)
當氣源故障時，執行機構彈簧將閥打開。

氣開式(FC)
當氣源故障時，執行機構彈簧將閥關閉。

公稱通徑DN（mm）		20	25	32	40	50	65	80	100
額定流量系數KV	直線	6.9	11	17.6	27.5	44	69	110	176
額定流量系數KV	等百分比	6.3	10	16	25	40	63	100	160
執行機構型號	正作用	ZHA-22		ZHA-23			ZHA-34
執行機構型號	反作用	ZHB-22		ZHB-23			ZHB-34
額定行程L（mm）		16		25			40
膜片有效面積Ae（cm2）		280		400			600
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比R		50：1
信號范圍Pr（KPa）		20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa）		0.14、0.25、0.28、0.40

氣動薄膜籠式調節閥主要性能指標

序號	項目			標準型調節閥		散熱、低溫型調節閥
序號	項目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死區＜（%）			3	0.4	8	1
4	始終點偏差＜（%）	氣開	始點	±2.5	±1	±6	±2.5
		氣開	終點	±5		±15
		氣關	始點	±5		±15
		氣關	終點	±2.5		±6
5				±2.5	+2.5	+6	+2.5

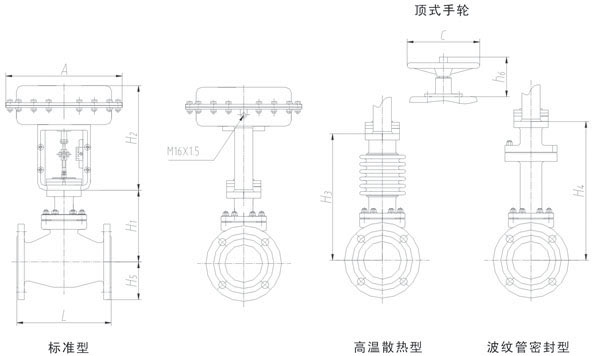

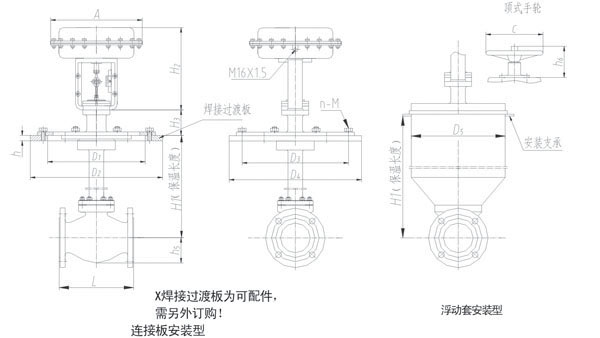

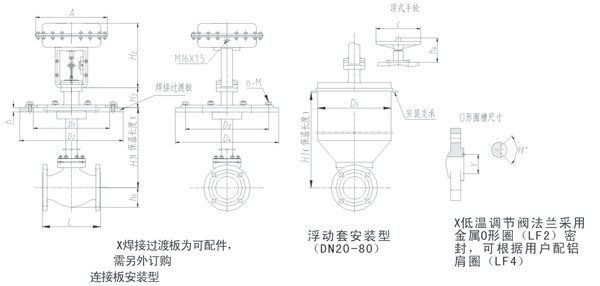

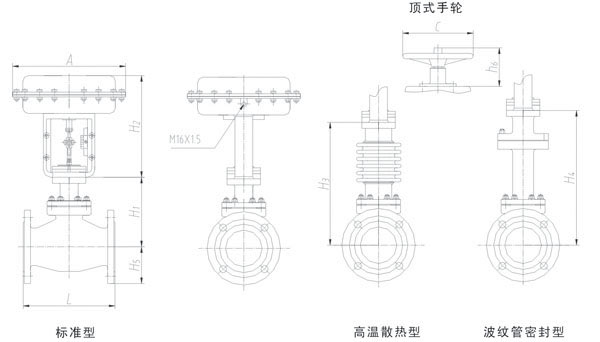

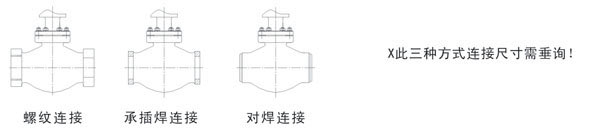

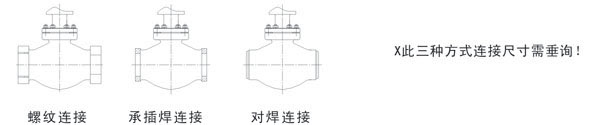

氣動薄膜籠式調節閥外形尺寸

公稱通徑（DN）		20	25	32	40	50	65	80	100
結構長度（L）	PN16/25	184	184	200	222	254	276	298	352
	PN40	184	184	200	222	254	276	317	368
	PN64、100	206	210	251	251	286	311	337	394
H1		128	128	152	152	160	205	205	208
H2		298	298	298	298	298	380	380	380
H3		208	208	224	228	228	334	334	342
H4		338	338	402	402	405	627	628	635
H5		53	58	68	73	80	90	98	108
H6		180	180	180	180	180	236	236	236
A		282	282	282	282	282	360	360	360
C		220	220	220	220	220	270	270	270
L1		289	289	289	289	289	347	347	347
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		ZHB-22			ZHB-23		ZHB-34
