當前位置 : 氣動蝶閥 >> - -精小型氣動薄膜低溫單座調節閥

產品名稱：	精小型氣動薄膜低溫單座調節閥
產品型號：	ZJHM

咨詢電話：18817794929
傳真：

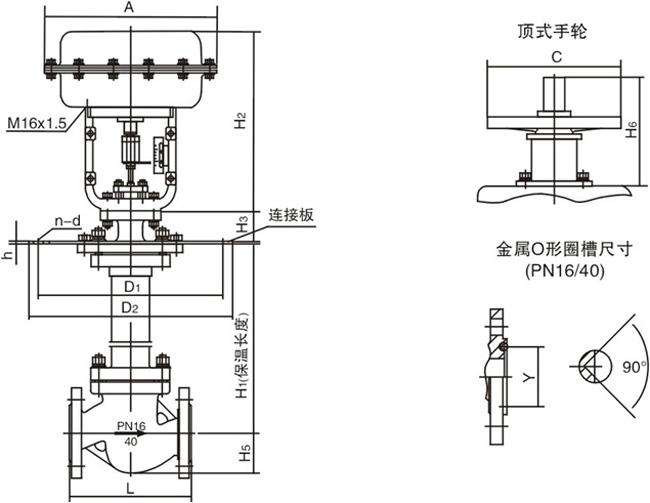

點擊看大圖

產品介紹

氣動薄膜套筒調節閥特點

ZJHM精小型氣動薄膜套筒調節閥，由氣動薄膜多彈簧執行機構和精小型套筒閥組成。主要特點如下：
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。

氣動薄膜套筒調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	WCB	LCB	WC9	1	閥體	WCB	LCB	WC9
2	墊片	316+石墨/PTFE			2	墊片	316+石墨/PTFE
3	套筒	304	304	304	3	套筒	304	304	304
4	閥芯	304	304	304	4	閥芯	304	304	304
5	閥蓋	WCB	LCB	WC9	5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304	6	閥桿	304	304	304
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	彈簧	65Mn			8	彈簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

氣動薄膜套筒調節閥主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690
額定流量系數KV	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
執行機構 型號	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
執行機構 型號	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程L（mm）		16		25			40			60
膜片有效面積Ae（cm2）		280		400			600			1000
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比R		50：1
信號范圍Pr（KPa）		20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa）		0.14、0.25、0.28、0.40
