當前位置 : 氣動蝶閥 >> - -氣動薄膜襯四氟單座調節閥

產品名稱：	氣動薄膜襯四氟單座調節閥
產品型號：	ZMAPF

咨詢電話：18817794929
傳真：

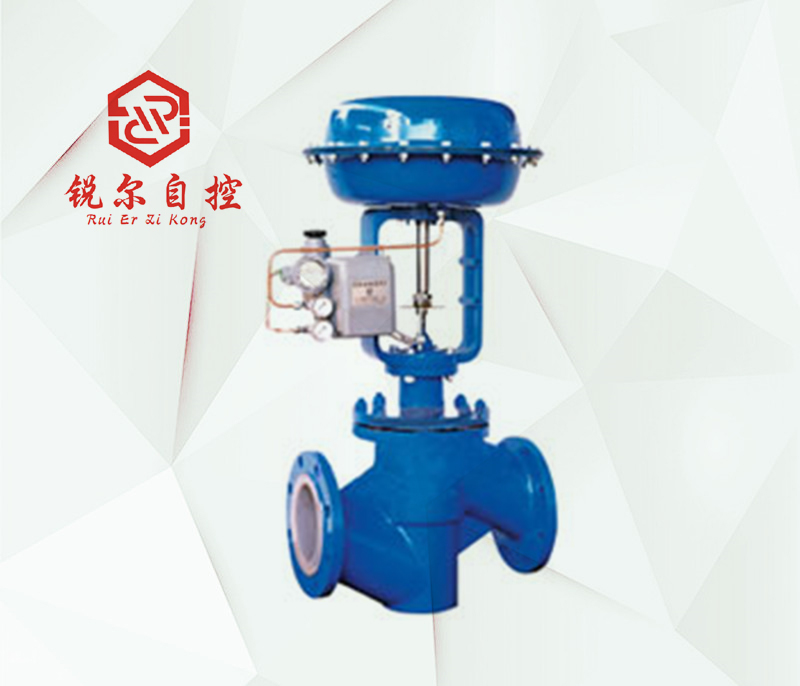

點擊看大圖

產品介紹

一、ZMAPF氣動薄膜襯四氟調節閥調節閥概述：　

銳爾閥門所生產的ZMAPF氣動薄膜襯四氟調節閥和耐侵蝕調節閥是一種防侵蝕的直通單座調節閥，閥門與介質接觸的閥體內壁和閥內組件均采用高壓注塑的高強度工藝，調節閥內壁襯有能耐侵蝕、耐老化的聚四氟乙丙烯FEP(F46)、PFA、Po或其他襯里材料,，閥體內密封件又采用聚四氟乙烯波紋管密封。廣泛適用各個領域用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

二、ZMAPF氣動薄膜襯四氟調節閥調節閥特點

耐侵蝕：幾乎能耐所有的介質（包括濃硝酸和鹽酸）的腐蝕。
密封性能好：采用波紋管和填料雙重密封，確保無滲漏。
泄漏量小：由于閥芯、閥座采用軟密封，確保無滲漏。

配用HA執行機構，輸出力大、結構緊湊。產品符合GB/T4213-92。

三、ZMAPF氣動薄膜襯四氟調節閥調節閥閥體

型式:直通單座球型閥
公稱通徑:15、20、25、32、40、50、65、80、100、150mm
公稱壓力:PN1.6MPa
法蘭標準:JB/T79·1～79·2-94等
材料:ZG230-450襯F46
工作溫度:-40～180℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料

四、ZMAPF氣動薄膜襯四氟調節閥調節閥閥內組件

閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯

五、ZMAPF氣動薄膜襯四氟調節閥調節閥執行機構

型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4”
環境溫度:-30～+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

六、ZMAPF氣動薄膜襯四氟調節閥調節閥性能

泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 30：1
