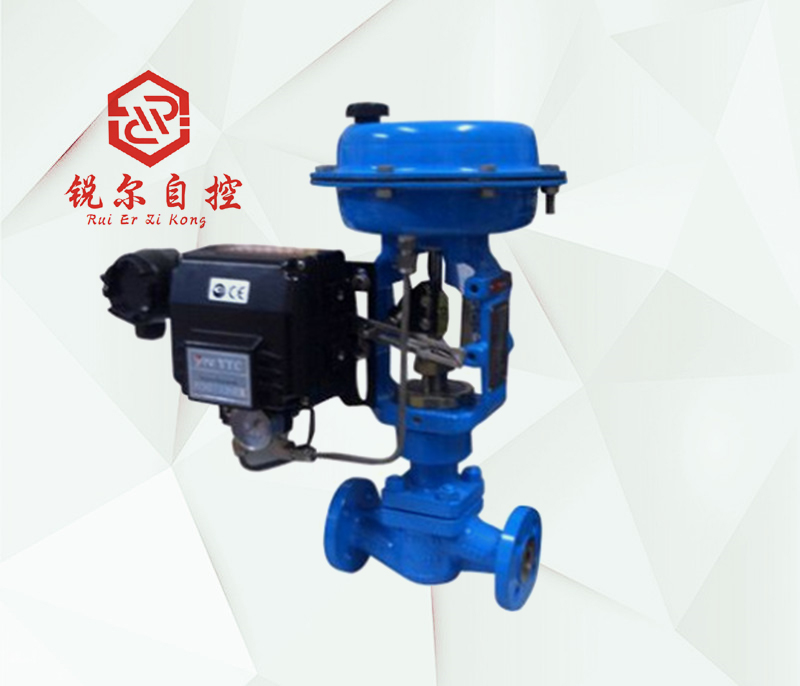

產品名稱：	HCP氣動平衡籠式單座調節閥
產品型號：	HCP

咨詢電話：18817794929
傳真：
點擊看大圖

產品介紹

一、HCP氣動平衡籠式單座調節閥概述

HCP氣動平衡籠式單座調節閥是CV3000系列產品之一。HCP平衡籠式單座調節閥是一種改進型壓力平衡式調節閥，該閥在閥塞或套筒上使用了高性能的密封環，有效地提高了泄漏等級。閥結構緊湊,有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小,流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥動態穩定好，噪音底，空化腐蝕小。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。

二、HCP平衡籠式單座調節閥閥體參數

閥體型式		直通籠式單座鑄造球型閥
公稱通徑		32、40、50、65、80、100、125、150、200、250、300、350mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(32~50mm)；對接焊BW(65~350mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型	-5～+230℃
	伸長I型	+230～+566℃
	伸長II型	-100～-45℃
	伸長III型	-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

HCP平衡籠式單座調節閥閥內件

流量特性	軟閥座	等百分比特性(%)和線性特性(L)
閥芯形式		帶組合密封圈或活塞環的壓力平衡式閥芯
流量特性	金屬閥座	等百分比特性(%)和線性特性(L)
材料		不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

HCP平衡籠式單座調節閥執行機構

執行器型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	80~240KPa
供氣壓力	280~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口	RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

HCP平衡籠式單座調節閥主要性能

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
泄漏量	軟閥座	小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50:1
