當前位置 : 氣動蝶閥 >> - -氣動薄膜三通調節閥

產品名稱：	氣動薄膜三通調節閥
產品型號：	ZAZQ、ZAZX

咨詢電話：18817794929
傳真：

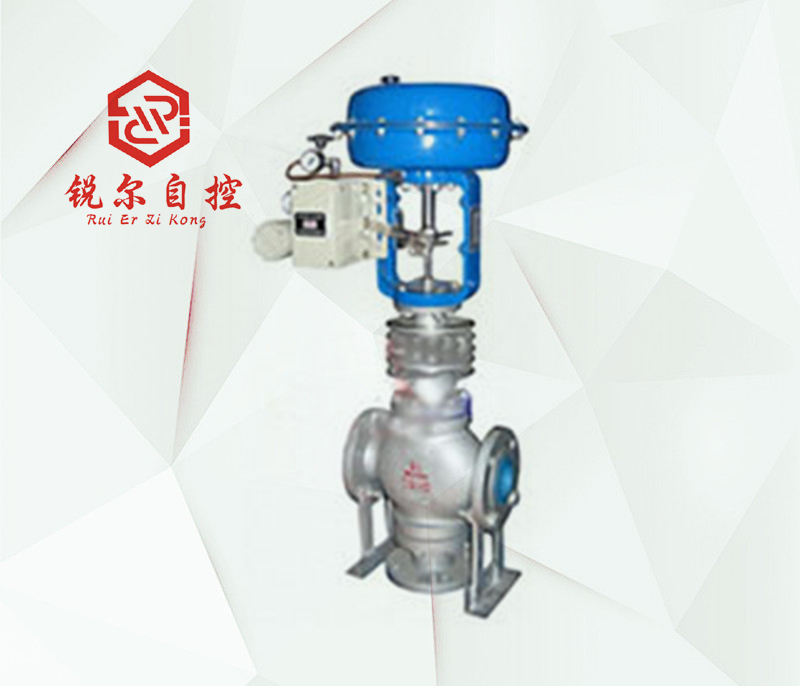

點擊看大圖

產品介紹

氣動三通調節閥產品概述

ZAZQ、ZAZX氣動三通調節閥由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、安裝維修簡便等優點。氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥A使用，占據空間體積小，節省安裝管道及費用。

氣動薄膜三通分(合)流調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	WCB	LCB	WC9	1	閥體	CF8	CF8M	CF3M
2	閥座	304	304	304	2	閥座	304	316	316L
3	閥芯	304	304	304	3	閥芯	304	316	316L
4	導向套	304	304	304	4	導向套	304	316	316L
5	閥蓋	WCB	LCB	WC9	5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	304	304	6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	彈簧	65Mn			8	彈簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

氣動薄膜三通分(合)流調節閥主要技術參數

公稱通徑DN（mm）		20	25		32		40		50		65		80		100		125		150		200
額定流量系數KV	合流	6.3	8.5		13		21		34		53		85		135		210		340		535
額定流量系數KV	分流												85		135		210		340		535
額定行程L（mm）		16			25						40						60
膜片有效面積Ae（cm2）		280			400						600						1000
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比R		30：1
信號范圍Pr（Kpa）		20-100、40-200、60-100、80-240
氣源壓力Ps（Mpa）		0.14、0.25、0.28、0.40
允許壓差△P（MPa）		0.93		0.86		0.75		0.48		0.31		0.27		0.18		0.11		0.12		0.09		0.05

氣動薄膜三通分(合)流調節閥主要性能指標

序號	項 目		性能指標
序號	項 目		不帶定位器	帶定位器
1	基本誤差＜（%）		±5	±1
2	回差＜（%）		3	1
3	死區＜（%）		3	0.4
4	始終點偏差＜（%）	始點（%）	±5	±1
4	始終點偏差＜（%）	終點（%）	±2.5	±1
5	額定行程偏差（%）		+2.5
6	允許泄露量（1/h）		10-3×閥額定容量
7	額定流量系數偏差（%）		±10
8	固有流量特性		符合IEC534-1和GB/T13927-2000中歸動的斜率偏差要求

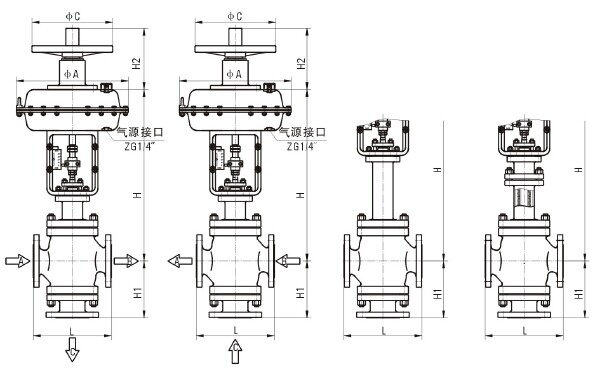

氣動三通調節閥主要外形及連接尺寸

電動調節閥,氣動調節閥,自力式調節閥,氣動切斷閥,高壓調節閥,溫度調節閥

公稱通徑（DN）		20	25	32	40	50	65	80	100
結構長度（L）	PN16/25	180	185	200	220	250	275	305	350
	PN40	185	190	210	230	255	285	310	355
	PN64	190	200	220	240	265	295	320	370
H1		155	155	175	180	200	235	250	260
H2		298	298	298	298	298	380	380	380
H3		235	235	247	256	268	364	384	394
H4		365	365	425	420	445	660	680	690
H5		110	117	120	139	144	188	208	220
H6		180	180	180	180	180	236	236	236
A		282	282	282	282	282	360	360	360
C		220	220	220	220	220	270	270	270
L1		289	289	289	289	289	347	347	347
壓力等級		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構		ZHB-22			ZHB-23		ZHB-34
