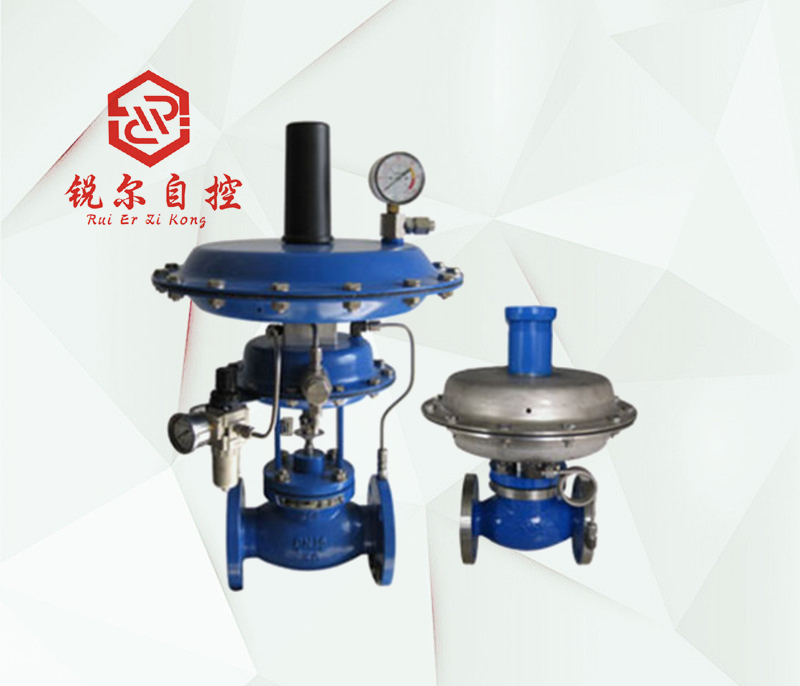

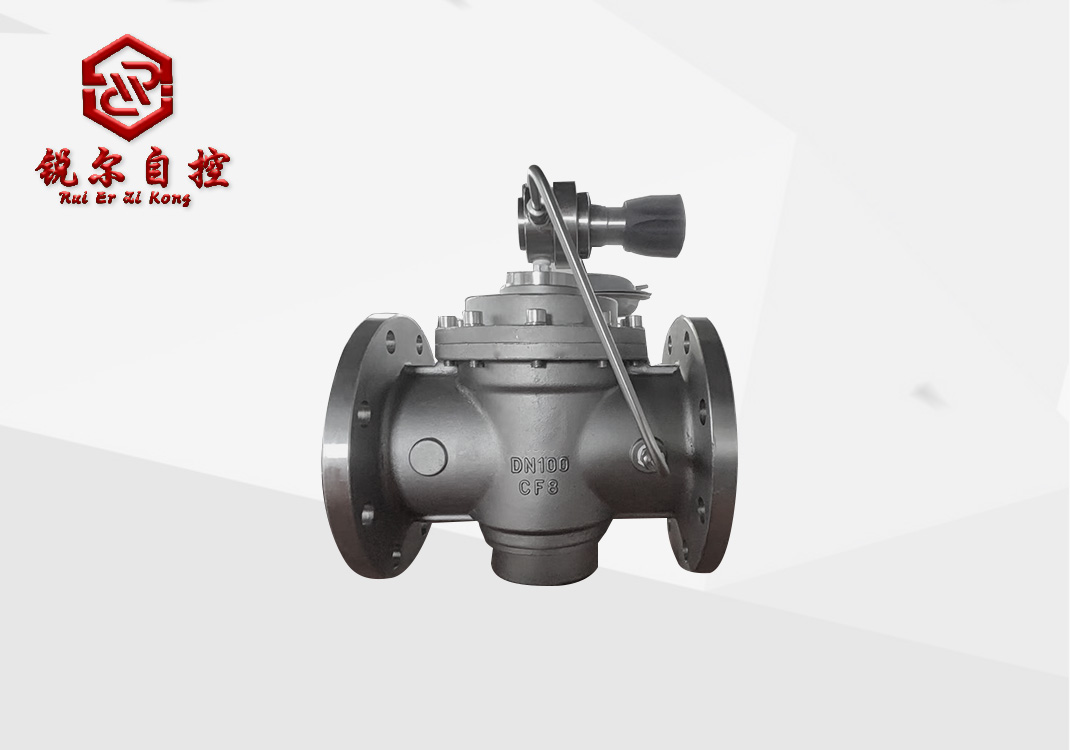

ZZDQ氮封裝置（氮封閥）
產品介紹
ZZDQ氮封裝置(氮封閥)是本廠自主開發、研制的一套自力式微壓力控制系統，主要用于保持容器頂部保護氣(一般為氮氣)的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
產品特點
◇ 無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
◇ 氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
◇ 壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
◇ 采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高；
◇ 供氮裝置采用指揮器操作，減壓比可達100:1,減壓效果好，控制精度高；
◇ 為確保儲罐的安全，需在罐頂設置呼吸閥；
◇ 呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

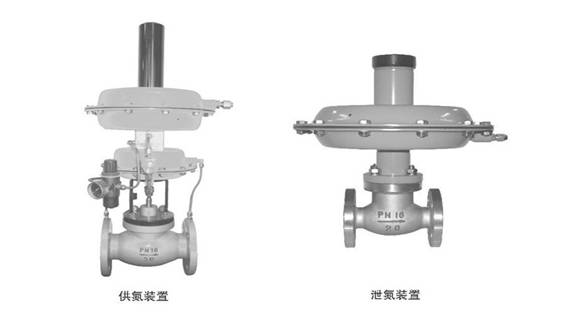

氮封裝置由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由內反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH2O.通過氮封裝置精確控制 。
當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮氣，使罐內壓力下降，降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升至供氮裝置自動關閉。

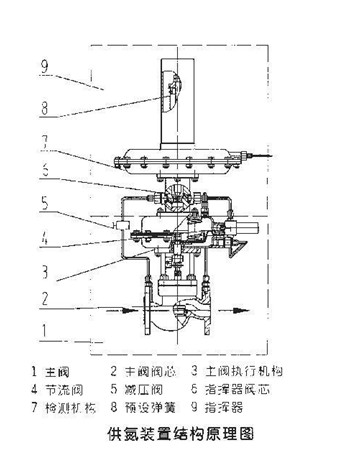

供氮裝置工作原理
供氮裝置結構如右圖所示，將設在罐頂的取壓點的介質經導壓管引入檢測機構(7)、介質在檢測元件上產生一個作用力與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡被破壞，使指揮器閥芯(6)打開，從而使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室，打主開閥閥芯(2)、向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點時，由于預設彈簧力，關閉指揮器閥芯(6)又由于主閥執行機構中彈簧作用，關閉主閥，停止供氮。

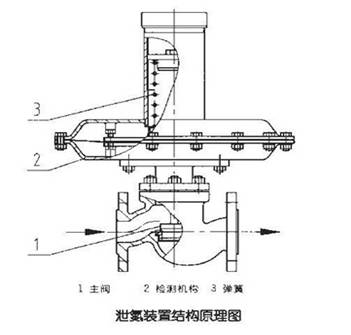

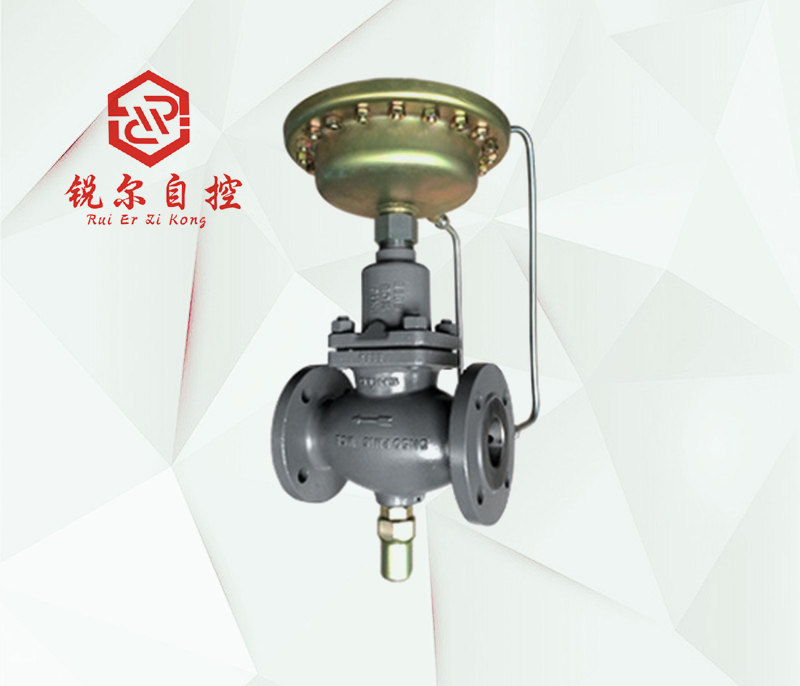

泄氮裝置工作原理
泄氮裝置結構如右圖所示，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點時，由于預設彈簧力作用，關閉閥門。
說明
◇ 一般供氮氣壓力在3×10^5-10×10^5Pa之間
◇ 罐頂呼吸閥僅起安全作用，是在主閥失靈，導致罐內壓力過高或過低時，起到安全作用，在正常情況下不工作
◇ 泄氮閥安裝在罐頂，口徑一般與進液閥口徑一致
◇ 一般泄氮閥的壓力設定點略大于供氮閥的壓力設定點，以免供、泄氮裝置頻繁工作，浪費氮氣、影響設備的使用壽命
◇ 若用戶工況與造型手冊有異，望來電與本廠技術開發部聯系，協商解決
