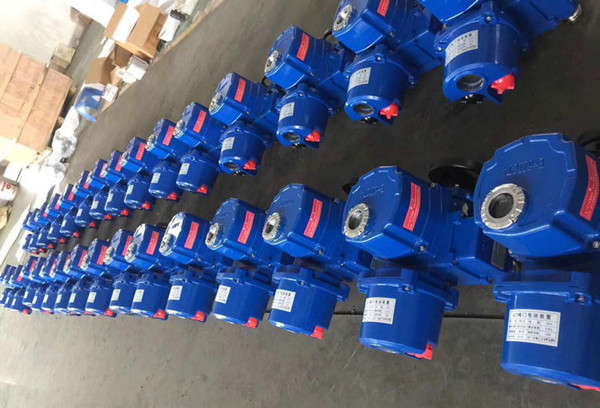

防爆電動球閥產品概述： 防爆電動球閥主要由防爆執行機構和球閥組合而成，是一種專門應用于易燃易爆工況的電動防爆閥門。該防爆電動球閥其在電氣元件上都是做了防火、防靜電處理的，且都達到防爆標準。防爆等級為ExdIIBT4（CT6）、防護等級為IP67。電動防爆球閥輸入相關的電源信號即可控制閥門開關，輸入4-20mA信號及220V電源即可控制球閥運轉從而進行比例調節，達到對管路中介質流量大小，壓力，溫度等參數的自動化控制。其廣泛應用于天然氣，石油，燃氣，煤礦，化工等易燃易爆場合。 防爆電動球閥特點： （1）防爆電動球閥是指其電動執行器達到防爆標準，適用于要求防爆如：液體或氣體等化工行業易燃易爆的場合。 （2）FBQ941H防爆電動球閥體積小、推力大、開閉迅速、啟閉力矩小、內裝伺服放大器、操作方便。 （3）該防爆電動球閥流通阻力小、流通能力大、裝卸維護方便、密封性能極佳、使用壽命長。 （4）球閥高平臺結構、可根據工況選擇智能防爆型、操作人員既能在控制室內遠距離對閥門進行控制，也能在現場進行操作。 （5）防爆閥門可分為本安型和隔爆型兩種、本安型用的是直流電機，防爆型用的是交流電機。 （6）適用于兩位關斷控制的場合、可對介質流量壓力溫度等各項參數進行百分比調節。 （7）防火、防靜電處理、連線簡單、結構緊湊、動作穩定等優點。 防爆電動球閥主要技術參數： 公稱通徑：DN15~300mm 公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa 連接方式：法蘭式連接、螺紋連接 密封形式：軟密封（常溫）、金屬硬密封（高溫） 電源電壓：AC110V、AC220V、AC380V、DC24V（其它特制） 動作范圍：0~90° 閥芯形式：O型球形閥芯 流量特性：近似快開型 閥體材質：碳鋼、不銹鋼304（316、316L） 閥體結構：兩段式閥體 控制方式：防爆開關型（開關切斷控制）、防爆智能調節型（4~20mA模擬信號控制） 使用介質：油品、天然氣、污水、燃氣、煤礦等（防爆場合） 驅動形式：電源驅動（電動控制） 防護等級：IP65、IP67可選 防爆等級：ExdⅡBT4、 信號反饋：有源信號、S無源信號 帶加熱器：可在潮濕環境中干燥執行驅動元器件（可選） 手動功能：電動執行器自帶手動開關裝置 防爆電動球閥ExdIICT4圖片：
防爆電動球閥EXDIICT4用于被要求達到防爆標準等級的易燃易爆工況場合當中，ExdIICT4指的是防爆等級為C級，相對于一般場合使用的是B級（ExdIIBT4）,C級防爆等級對電機的要求更高，一般都用在氣體、石油、化工、液體、煤礦防爆場合中，該執行機構采用的是鑄鋼或者鋼板焊接機殼的電機。 EXDIICT4防爆電動球閥的電氣元件要求都要做到防火、防靜電處理、且都能達到防爆標準，通過以380V或220V及110V交流電電力為驅動電源，以4~20mA電流信號或0~10VDC電壓為控制信號，可使閥門運動到所需位置，實現對其管路中介質、流量、壓力、溫度等參數的自動化控制或開關控制。 ExdIICT4防爆電動球閥的性能特點： 防爆電動球閥EXDIICT4用于被要求達到防爆標準等級的易燃易爆工況場合當中，ExdIICT4指的是防爆等級為C級，相對于一般場合使用的是B級（ExdIIBT4）,C級防爆等級對電機的要求更高，一般都用在氣體、石油、化工、液體、煤礦防爆場合中，該執行機構采用的是鑄鋼或者鋼板焊接機殼的電機。 EXDIICT4防爆電動球閥的電氣元件要求都要做到防火、防靜電處理、且都能達到防爆標準，通過以380V或220V及110V交流電電力為驅動電源，以4~20mA電流信號或0~10VDC電壓為控制信號，可使閥門運動到所需位置，實現對其管路中介質、流量、壓力、溫度等參數的自動化控制或開關控制。 （1）殼體：殼體為硬質鋁合金，經陽氧化處理和聚酯粉未涂層，耐腐蝕性強，防護等級為IP67,NEMA4和6，并有IP68和防爆型可供選擇。 （2）電機全封閉式鼠籠式電機、體積小、扭矩大、慣性力小、絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。 （3）手動結構：手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態） （4）指示器：指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。 （5）干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分疑結，保持內部電氣元件的干燥。 （6）限位開關：機械，電子雙重限位。機械限位螺釘可調，安全可靠，電子限位開關由凸輪機構來控制，簡單的調整整機構能精確并方便地設定位置，無需電池支持。（微動開關接點均為銀質觸點） （7）扭矩開關：可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞，（出廠前已設定好，請用戶不要隨意更改設置） （8）自鎖：精密的雙渦輪蝸桿機構可高效傳輸扭矩力，效率高，噪音低（最大50分貝），壽命長有自鎖功能，防止反轉，轉動部分穩定可靠，出廠已經加滿高效潤滑脂，使用時無需加油。 （9）防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。 （10）安裝：底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。 （11）線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工） （12）智能模塊：采用集成度高，功耗很低的單片機與模擬電器混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大地提高了軟件及硬件的抗干擾性能及耐溫性。 （13）閥位數字顯示：執行器在打開或關閉過程中，閥位的變化在液晶屏上以數字方式實時顯示。 （14）相序自動化調整：智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。 防爆電動球閥標準規范： （1）設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 （2）法蘭尺寸：JB/T74~90 (JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。 （3）結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 （4）檢驗主試驗：JB/T 9092、API 598。
