氣動四通球閥產品概述 本公司經營的氣動四通球閥采用角行程氣動執行器及四通球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動四通球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品經營種；在水電、火電和核電的電力經營系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金經營系統中得以廣泛的應用，是一種與經營建設、國防建設和人民生活息息相關的重要機械產品。氣動四通閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
氣動四通球閥主要特點： 1、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。 2、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。 3、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。 4、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以上為固定球形式。 5、氣動四通閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
氣動四通球閥主要技術參數： 閥體形式：四通鑄造閥體 公稱通徑：DN15～200mm 公稱壓力：1.6Mpa、2.5 MPa、4.0 MPa、6.4 MPa 連接形式：法蘭式 結構形式：四通鑄造閥 驅動形式：氣源控制 使用溫度：-40°C~+450°C 控制方式：開關型（開關兩位控制）、調節型（4-20mA信號） 閥體材質：碳鋼、不銹鋼304、不銹鋼316 密封材料：PTFE（聚四氟乙烯）、PPL（對位聚苯）、金屬密封（硬質合金） 驅動方式：壓縮空氣（可帶手輪） 供氣壓力：0.4Mpa~0.7Mpa 氣源接口：G1/4"、G1/8"、G3/8"、G1/2" 環境溫度：-30～+70℃ 作用形式：單作用(彈簧復位)：氣關式(B)-失氣時閥位開(FO)：氣開式(K)-失氣時閥位關(FC) 作用形式：雙作用(通氣開關)：氣關式(B)-失氣時閥不變(FL)：氣開式(K)-失氣時閥不變(FL) 可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

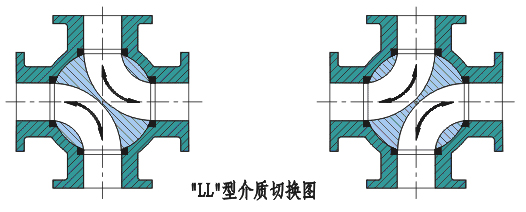

氣動四通球閥換向原理：
“LL”型四通球閥只需操作扳手或執行器將球體轉動90°。同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
氣動四通球閥標準規范： （1）設計和制造：GB/T12237-1989； APl608 （2）檢驗和試驗：GB/T13927-1992； APl 598 （3）法蘭連接：JB/T79]一2-1994； ASME/ANSI B165。 （4）結構長度：JD-2002
氣動四通球閥訂貨須知： 1、對產品有特殊要求，須在訂貨合同中提供以下說明： a．結構長度； b．連接形式； c．公稱直徑； d．產品使用介質及溫度、壓力范圍等、 e．試驗、檢驗標準及其他要求。 2、 本廠可根據客戶特定要求配置各類驅動裝置。 3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。 4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
注：更多詳情參數請直接聯系我們！請點擊此處：跳轉在線客服！上海銳爾閥門竭誠為您服務!
|
