氣動三通球閥產品概述： 氣動三通球閥主要由T型或L型三通球閥與氣動執行器連接組成，該閥主要用于管道中介質的換向、合流及分流的作用。該氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅對介質流向進行切割，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流，合流作用。該氣動三通球閥可在其執行器上加裝閥門定位器及其他相關配件，即可控制球閥球芯的運轉，進而起到對管路介質的自動控制。
氣動三通球閥產品特點： （1）密封效果好，采用軟密封四氟乙烯彈性變形可達到無泄漏密封、 （2）氣動三通球閥安裝方便，可用任一通口最為介質的流通入口，并且無泄漏。 （3）一閥多用：可制造成L型通口，也可制造成T型通口，可滿足不同的工況。 （4）響應迅速，流通性好，啟閉力矩小，使用壽命長。 （5）適用范圍廣，可滿足各個管路系統中對介質進行流向改變或達到對介質的分流或合流。
氣動三通球閥主要技術參數： 公稱通徑：法蘭式：DN15~300mm、螺紋式：1/2"~12" 公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa 連接方式：法蘭式、內螺紋 結構形式：L型三通閥體、T型三通閥體 閥芯形式：O型球體閥芯 流量特性：快開特性 閥芯材質：不銹鋼304、不銹鋼316、不銹鋼316L等 密封材料：PTFE（聚四氟乙烯）、PPL（對位聚苯）、金屬密封（硬質合金） 閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316、不銹鋼316L等 使用溫度：PTFE：-29°C~178°C、金屬密封：-29°C~450°C 使用范圍：水、氣體、蒸汽、燃氣、油品、腐蝕性介質等 驅動形式：壓縮空氣（4~7bar） (可帶手動手輪) 氣源接口：G1/4、 G1/8、 G3/8、 G1/2 控制方式：開關模式、調節型（4~20mA模擬信號） 作用形式：雙作用（氣開氣關）、單作用彈簧復位（常開型、常閉型） 環境溫度：-30°C~+70°C 適用介質：氣體、水、油品、蒸汽及腐蝕性介質（低溫、常溫、高溫） 回 訊 器：也叫限位開關、遠程反饋開關信號（可防爆） 電 磁 閥：雙作用選二位五通、單作用選二位三通（可防爆） 三 聯 件：可對氣源穩壓、過濾、氣缸加潤滑油 手輪機構：實現手段開啟，手動關閉。 閥門定位器：輸入4~20mA信號、實現閥門的調節功能（YT-1000R）

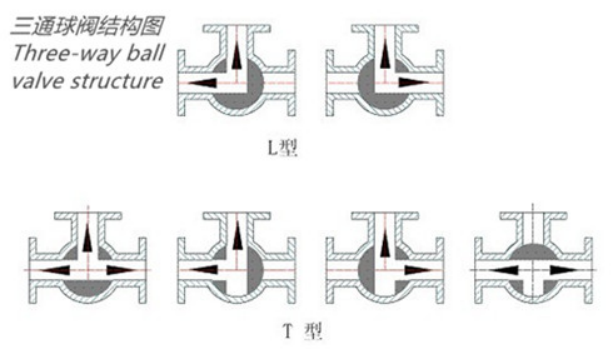

氣動三通球閥流向原理說明： 氣動三通球閥根據結構形式及流通方向不同分為L型和T型，介質流向圖如下：
L型三通球閥只能連接或截斷兩條相互垂直正交的管道，不能同時保持第三條管道的相互連通，只起到分配作用。 T型三通球閥能使三條正交的管道相互連通或切斷任意第三條通道，達到兩進一出或一進兩出的功能，起到分流、合流的作用。
氣動三通球閥標準規范： （1）設計和制造：GB/T12237-1989、API608 （2）檢驗和試驗：GB/T12237-1992、API598 （3）法蘭連接：JB/T79--2-1994、ASME/ANSIB165 （4）結構長度：JD-2002
氣動三通球閥執行器參數： 雙作用執行器：開關動作都要通過氣源來驅動執行，通氣開、通氣關、氣源故障保持當前位置。 單作用執行器：開關動作只有開啟或關閉是氣源驅動，而關閉或開啟是靠彈簧來復位的。 單作用常閉型：通氣開啟、斷氣關閉、氣源故障關閉。 單作用常開型：通氣關閉、斷氣開啟、氣源故障開啟。 切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器 調節型附件：電氣定位器、氣動定位器、電氣轉換器 回訊器：也叫限位開關，遠程反饋開關信號（可防爆） 電磁閥：雙作用選二位五通、單作用選二位三通（可防爆） 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 氣源處理附件：空氣過濾減壓閥、氣源處理三聯件 手動機構：轉動手輪機構、手動開啟閥門和手動關閉閥門
氣動三通球閥請按以下指示進行安裝： （1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。 （2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝。 （3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。 （4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。 （5）本類閥應安裝在管道的水平方向或垂直方向。 （6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 （7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
氣動三通球閥訂貨須知： 1、對產品有特殊要求，須在訂貨合同中提供以下說明： a．結構長度； b．連接形式； c．公稱直徑； d．產品使用介質及溫度、壓力范圍等、 e．試驗、檢驗標準及其他要求。 2、 本廠可根據客戶特定要求配置各類驅動裝置。 3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。 4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
