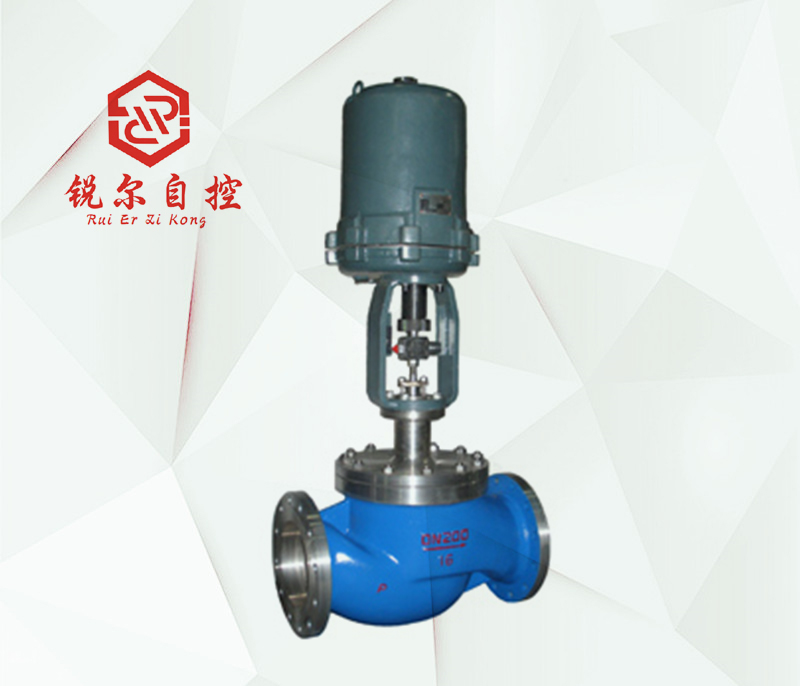

一、電動防爆調節閥 概述 ZSFB電動防爆單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用德國進口PS或3810系列電動防爆執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研 設備等行業的工業過程自動控制系統中。 二、電動防爆調節閥 主要零件材料| 材料代號 | C（WCB） | P（304） | R（316） |
|---|
主要
零件 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） | | 閥芯、閥座 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 | | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 填料 | V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 | | 墊片 | 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 | | 推桿、襯套 | 2Cr13 | 適用
工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 | | 常溫型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ | | 高溫型 | -30～+450℃ | -40～+450℃ | -40～+4500℃ |
三、電動防爆調節閥 主要技術參數| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
| 閥座通徑mm | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | | 額定流量系數kv | 直線型 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | | 公稱壓力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | | 行程(mm) | 10 | 16 | 25 | 40 | | 流量特性 | 直線，等百分比，快開 | | 工作溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | | 法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | | 閥體材質 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | | 閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | | 閥體型式 | 直通單座鑄造球型閥 | | 上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） | | 配用電動執行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | | 361L | 381LSA-08 361LXA-08 | 381LSA-20 | 361LSB-30 | 381LSB- 50 | | 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 |
四、電動防爆調節閥 電動執行機構1、電動執行機構主要性能參數 | 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
|---|
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
|---|
| 201 | 381LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
| 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 | | 202 | 381LSA-20
381LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 | | 204 | 381LSB-30
381LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 | | 208 | 381LSB-50
381LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 | | 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | | 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指標 | 項目 | 指標值 |
|---|
| 基本誤差％ | 配3810L±2.5； 帶定位器 ±1.0 | | 回差％ | 配381L ±2.0； 配PSL±1.0 | | 死區％ | 1.0 | | 始終點偏差％ | 電開 | 始點 | ±2.5 | | 終點 | ±2.5 | | 電關 | 始點 | ±2.5 | | 終點 | ±2.5 | | 可調范圍 | 50：1 | | 額定行程偏差％ | 2.5 | | 泄量量L/H | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
3、、允許壓差 | 公稱通徑(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
|---|
| 閥座直徑(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 執行機構 | 允許壓差△P（MPa） | | 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | PSL204 |
|
|
|
|
| 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | | PSL208 |
|
|
|
|
|
|
|
| 1.86 | 1.23 | 0.78 | | PSL320 |
|
|
|
|
|
|
|
|
|
|
| | 配361L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | 381LSB-50 |
|
|
|
|
| 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | | 381LSC-65 |
|
|
|
|
|
|
|
| 1.51 | 0.99 | 0.64 | | 381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
