電動單座調節閥概述 ZDLP電動單座調節閥,配用3601L系列電子式直行程電動執行機構.具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點.廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合。 本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種.產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN25~400.適用流體溫度有-250℃~+560℃范圍內多種檔次.泄漏量標準為Ⅱ級或Ⅳ級.流量特性為線性或等百分比.多種多樣的品種規格可供選擇。
主要零件材料: 閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
電動單座調節閥 主要零件材料及結構圖| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
|---|
| 2 | 閥座 | 304 | 304 | 316 | 316L |
|---|
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
|---|
| 4 | 導向套 | WCB | CF8 | CF8M | CF3M |
|---|
| 5 | 閥蓋 | WCB | CF8 | CF8M | CF3M |
|---|
| 6 | 閥桿 | 304 | 304 | 316 | 316L |
|---|
| 7 | 填料 | PTFE/柔性石墨 |
|---|
| 8 | 彈簧 | 65Mn | 304 | 316 | 316L |
|---|
| 9 | 螺母 | 304 | 304 | 316 | 316L |
|---|
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。 電動單座調節閥 主要技術參數電動單座調節閥 電動執行機構性能1、電動執行機構主要性能參數 | 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
|---|
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 361L |
|---|
| 201 | 361LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
| 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 | | 202 | 361LSA-20
361LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 | | 204 | 361LSB-30
361LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 | | 208 | 361LSB-50
361LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 | | 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | | 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指標 | 項目 | 指標值 |
|---|
| 基本誤差％ | 配3810L±2.5； 帶定位器 ±1.0 | | 回差％ | 配381L ±2.0； 配PSL±1.0 | | 死區％ | 1.0 | | 始終點偏差％ | 電開 | 始點 | ±2.5 | | 終點 | ±2.5 | | 電關 | 始點 | ±2.5 | | 終點 | ±2.5 | | 可調范圍 | 50：1 | | 額定行程偏差％ | 2.5 | | 泄量量L/H | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
3、允許壓差 | 公稱通徑(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
|---|
| 閥座直徑(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 執行機構 | 允許壓差△P（MPa） | | 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | PSL204 |
|
|
|
|
| 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 |
| | PSL208 |
|
|
|
|
|
|
|
| 1.86 | 1.23 | 0.78 | 0.50 | | PSL320 |
|
|
|
|
|
|
|
|
|
|
| ?1.26 | | 配361L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | 381LSB-50 |
|
|
|
|
| 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | | 381LSC-65 |
|
|
|
|
|
|
|
| 1.51 | 0.99 | 0.64 | | 381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|

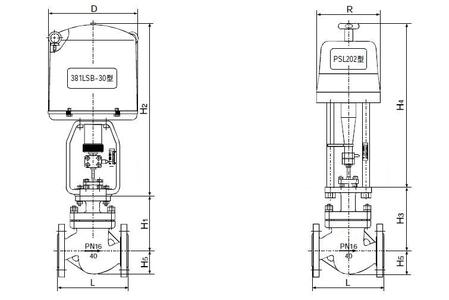

結構圖：
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
結構長度
（L） | PN16/25 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | PN64、100 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 常溫型
（H） | PN16/25 | 699 | 711 | 728 | 728 | 731 | 827 | 839 | 857 | PN40 | 679 | 721 | 738 | 738 | 741 | 837 | 849 | 867 | PN64/100 | 682 | 733 | 750 | 750 | 753 | 849 | 861 | 879 | 高溫型
（H） | PN16/25 | 849 | 861 | 893 | 893 | 901 | 975 | 1024 | 1067 | PN40 | 859 | 871 | 903 | 903 | 911 | 985 | 1034 | 1077 | PN64/100 | 875 | 885 | 915 | 915 | 923 | 997 | 1055 | 1095 | H1 | PN16/25 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | PN64/100 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 |
